| Détails des jonctions des murs et cloisons perpendiculaires |

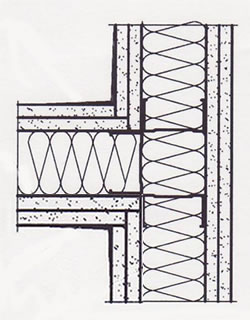

75- Cloison métallique perpendiculaire
|

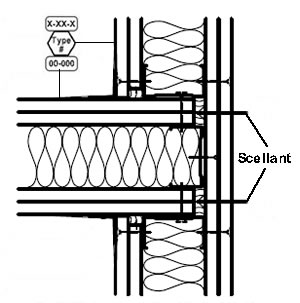

76- Cloison métallique perpendiculaire
avec scellant coupe-feu
|
77- Cloison métallique perpendiculaire
avec scellant coupe-feu
|
99- Cloison métallique perpendiculaire
avec scellant coupe-feu
|

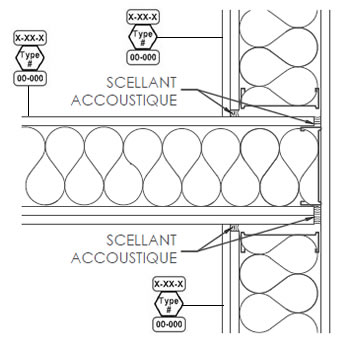

78- Cloison métallique perpendiculaire
avec scellant acoustique
|
79- Cloison métallique perpendiculaire
à un mur existant
avec scellant coupe-feu
|

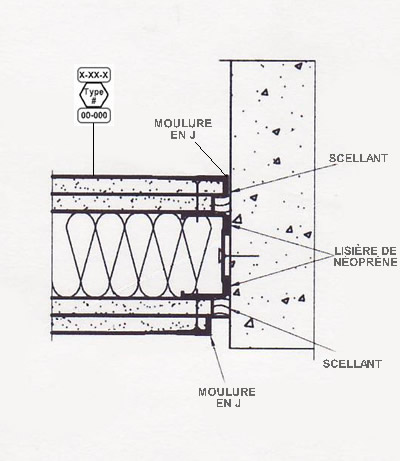

80- Cloison métallique perpendiculaire
à un mur ou une colonne existante
avec scellant coupe-feu
|
81- Cloison métallique perpendiculaire
à un mur existant
avec un mur de soufflage
et
scellant coupe-feu
|

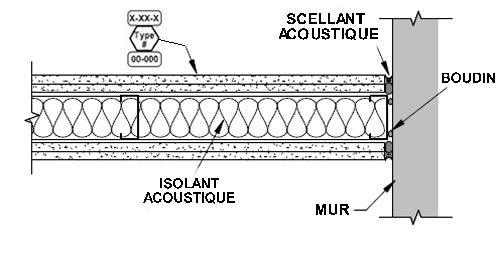

82- Cloison métallique perpendiculaire
avec boudin et scellant acoustique
|
83- Cloison acoustique avec scellant
coupe-feu à la jonction du mur
de bloc existant
|

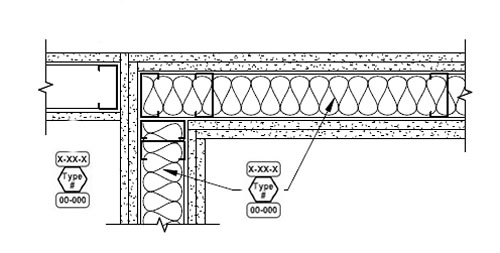

84- Cloison métallique acoustique
à la jonction d'une cloison standard
|

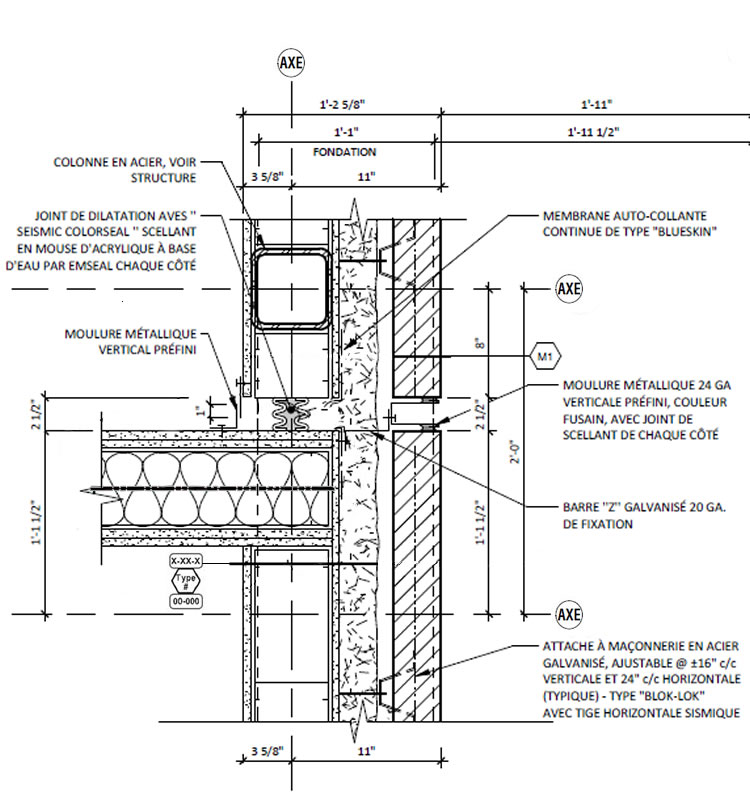

85- cloison métallique perpendiculaire au mur extérieur
|

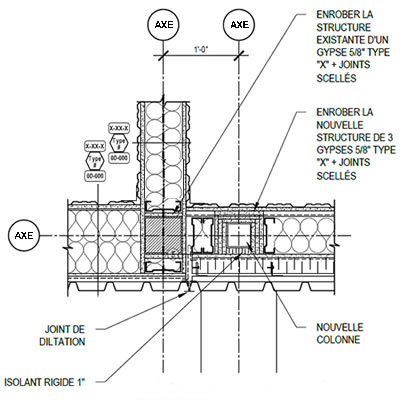

86- cloison métallique perpendiculaire
au mur extérieur
|

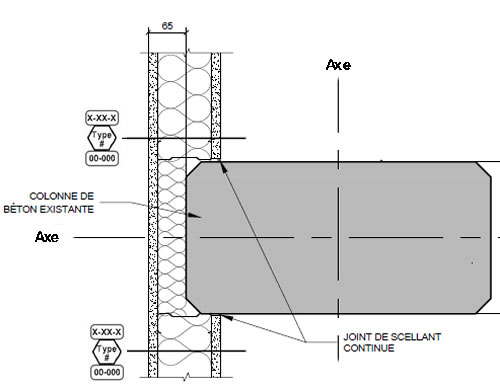

87- cloison métallique à la jonction
d'une colonne
|
88- cloison métallique en 90 degré
avec coin protecteur
|

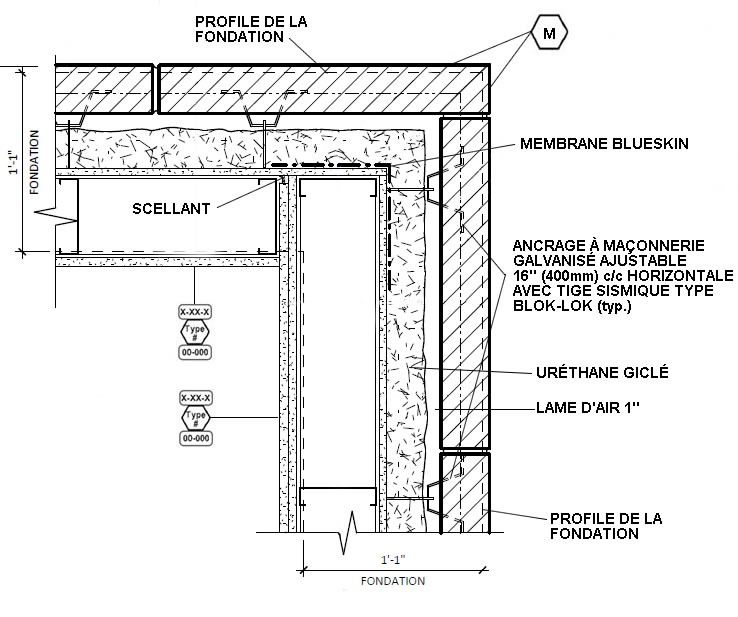

89- cloison métallique en 90 degré
pour mur extérieur
|

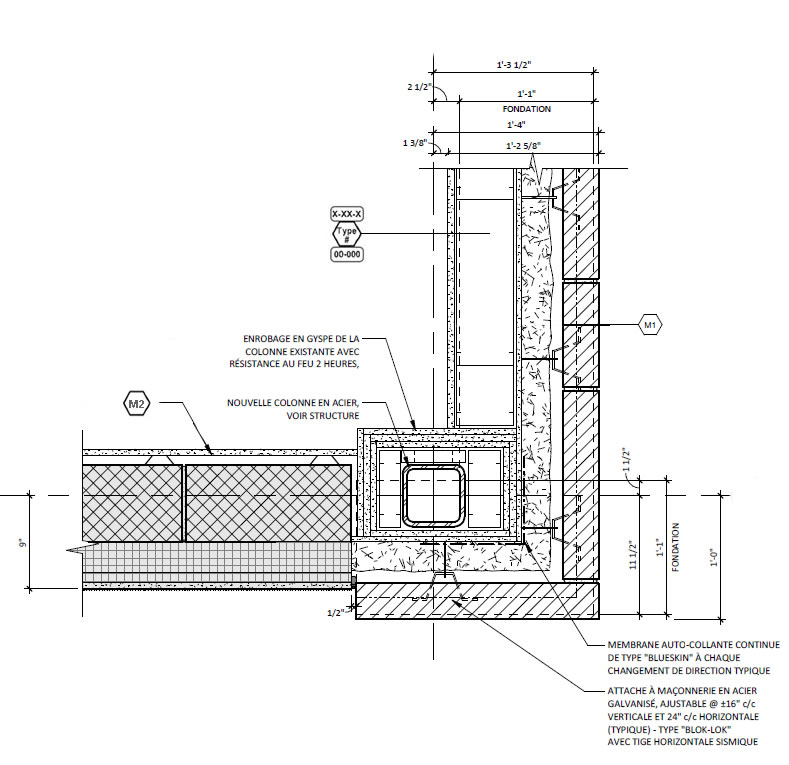

90- cloison métallique en 90 degré
pour mur extérieur avec colonne HHS de coin
|

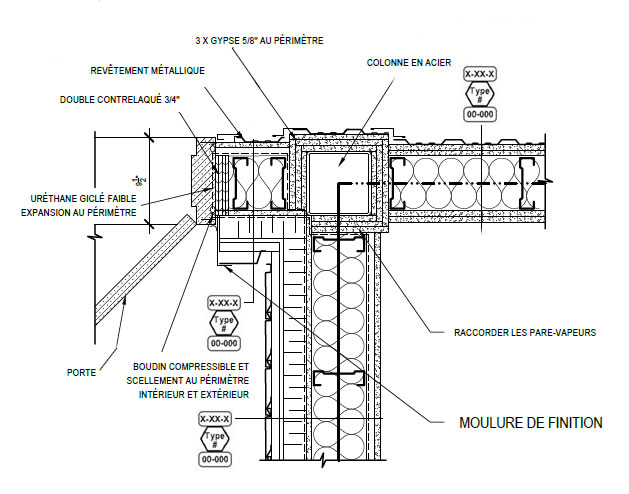

94- cloison métallique perpendiculaire
pour mur extérieur avec colonne HHS
|

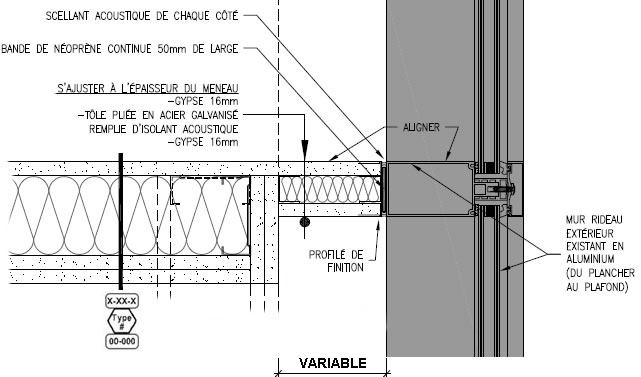

91- Cloison métallique à la jonction
d'un meneau d'un mur rideau
|

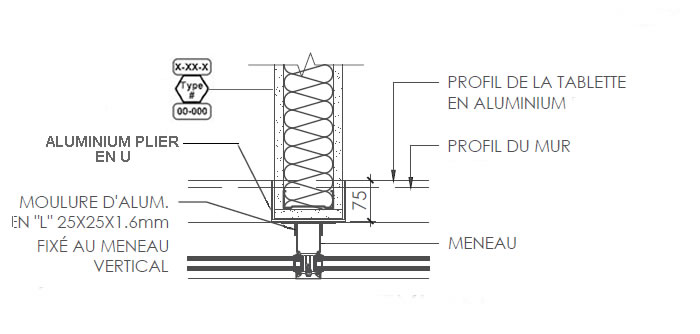

92- Cloison métallique à la jonction
d'un meneau d'un mur rideau
|
93- Cloison métallique à la jonction
d'une cloison vitrée
|
95- Cloison métallique à la jonction
deux cloisons vitrées
|
96- Cloison métallique à la jonction
du plafond isolé
|

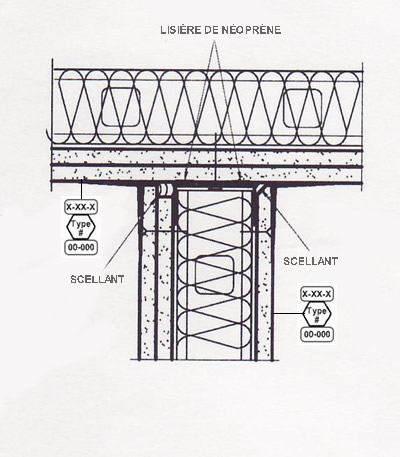

97- Cloison métallique coupe-feu
à la jonction du plafond isolé
|

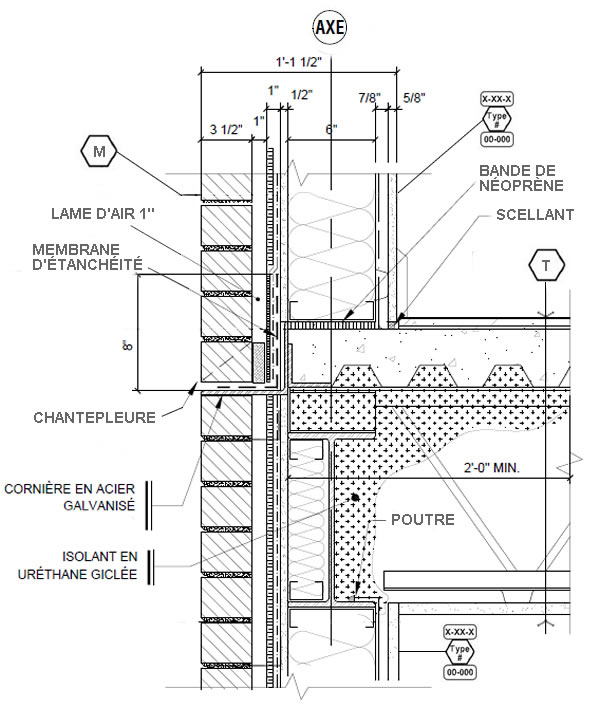

98- Cloison métallique coupe-feu
à la jonction de deux étages
|
|
